Befliegung

+ + + under construktion + + + under construktion + + + under construktion + + + under construktion + + + under construktion + + + under construktion + + + under construktion + + +

Flugzeug Unsere Leistungen:

Bildflugplanung

Analoger Bildflug

Digitaler Bildflug

Laserscanflüge

Schrägluftbildaufnahmen

Bildflugplanung

Bildflugschema Für die Stereo-Photogrammetrie (Luftbildvermessung) ist es unerlässlich, dass jeder Objektpunkt im Auswertegebiet in mindestens 2 Bildern abgebildet wird. Dazu müssen sich die Messbilder in Flugrichtung (Streifen) um 60% überlappen (Längsüberdeckung). Der Abstand zwischen den einzelnen Streifen (Querüberdeckung) soll 25-30% betragen. In Abhängigkeit von der Flughöhe über Grund (h_g) und der Brennweite der Kamera (c) ergibt sich der Bildmaßstab (m_b).

m_b=h_g/c Um alle Parameter den Erfordernissen des jeweiligen Projektes anzupassen, bedarf es einer sorgfältigen Planung.

Bildflugschema
Bildflugplanung (aus Albertz 1991)

Analoger Bildflug

Analoge Bildflugsysteme der aktuellen -und wahrscheinlich auch letzten- Generation, zeichnen sich aus durch:

Flugzeug innen
Innenansicht mit RMK-Top15 und TOP30

Bildformat 23 x 23 cm mit Einblendung von Rahmenmarken und Zusatzinformation

Hohe Aufnahmefrequenzen

Kurze Verschlusszeiten

Filmansaugung durch Vakuum

Kompensierung der Bewegungsunschärfe durch Forward-Motion-Kompensation (FMK)

GPS zur genauen Navigation

Bestimmung des Projektionszentrums durch kinematisches GPS und der Bilddrehung durch Inertialsysteme (INS = Kreiselsysteme)
→ Verringerung der benötigten Passpunkte.

Die Luftbildaufnahme mit analogen Reihenmesskameras wurde schon vor einigen Jahren totgesagt, ist aber immer noch Stand der Technik. Die dabei verwendeten Apparaturen und Verfahren sind ausgereift, wissenschaftlich anerkannt und tausendfach getestet.

Digitaler Bildflug

Angaben laut INPHO GmbH:

Vorteile

Intergraph: DMC

Keine Kosten für Filmmaterial und Entwicklung

Keine Kosten für Filmlagerung (z.B. Infrarotfilm)

Kein Scanaufwand

Innere Orientierung vorhanden

Vexcel: UltraCAMd

Hohe Überlappung in Streifenrichtung ohne Mehrkosten
→ wenig bis keine perspektivische Verzerrung

Höhere radiometrische Auflösung 12bit / 16bit

Mehr Textur und Details im Schatten oder auf hellen Flächen

Bessere Farbkontrolle möglich

Leica: ADS40

Kein Filmkorn / Rauschen
→ klares scharfes Bilde
→ klar definierte automatische Punktmatches

Infrarot als Nebenprodukt (DMC/UltraCAM/ADS40)

Nachteile

Viel Speicherplatz notwendig

Die Haltbarkeit von Festplatten und anderen Speichermedien ist begrenzt
→ fehlende Datensicherheit bzw. Investitionssicherheit

Hoher Aufwand für Postprocessing

12bit TIFF-JPEG (DMC) ist noch unüblich (nicht zu bearbeiten mit z.B. Photoshop)

16bit nicht komprimierbar mit JPEG

Obere Bits meist nicht belegt, daher erscheinen Bilder schwarz

Tonwert- und Helligkeitskorrekturen (Gradation) erforderlich

Bilder wirken künstlich, wegen fehlendem Korn

Mehrkosten durch erhöhte Anzahl von Bildern zur Berechnung

Immer noch Perspektiven quer zum Streifen auch bei Zeilenkameras

Weitere Anmerkungen

Bildformat und Gebietsabdeckung

Bei digitalen Bildern kann man nicht mehr vom "Bildmaßstab" im eigentlichen Sinne reden. Die Bilder werden mit einer definierten Bodenauflösung (z.B: ein Pixel = 20cm) beflogen, die im Nachhinein nicht mehr verfeinert werden kann. Bei analogen Bildern entspricht die Auflösungsgrenze der Filmkorngröße, die mindestens um den Faktor 10 höher ist als bei digitalen Bildern.

Die Kameras haben i.d.R. feste Brennweiten. Der "Bildmaßstab" ist daher nur über die Flughöhe steuerbar

Kleine Bildformate der Rahmenkameras im Vergleich zum Analog-Bild. Es entstehen zwar keine Mehrkosten für Filmmaterial, allerdings müssen ca. 10x mehr Bilder verarbeitet werden.
Analog-Bild: 223 x 223 mm
DMC: 92 x 166 mm
UltraCAMd: 68 x 104 mm

Die Bilder sind rechteckig. Die Theorie bezieht sich i.d.R. auf quadratische Bildformate (vgl. Gruber – Standard)

Laserscanflüge

In Kooperation mit www.laserdata.at bieten wir einen umfassenden Service für die
Erfassung und Filterung von airborne und terrestrischen LIDAR-Daten
(LIght Detection And Ranging → Laserscan) an.
Oberflächenmodelle (DSM → Digital Surface Model)
dienen als Basis für:

Solarpotential

Funknetzplanung

Lärmschutzmaßnahmen

3D-Stadtmodelle

Baumkataster

hydraul. Berechnungen Hochwassersimulationen

Oberflächenmodell Nach Filterung → digitales Geländemodell (DGM):

Orthofotoberechnung

Ableitung von Höhenlinien

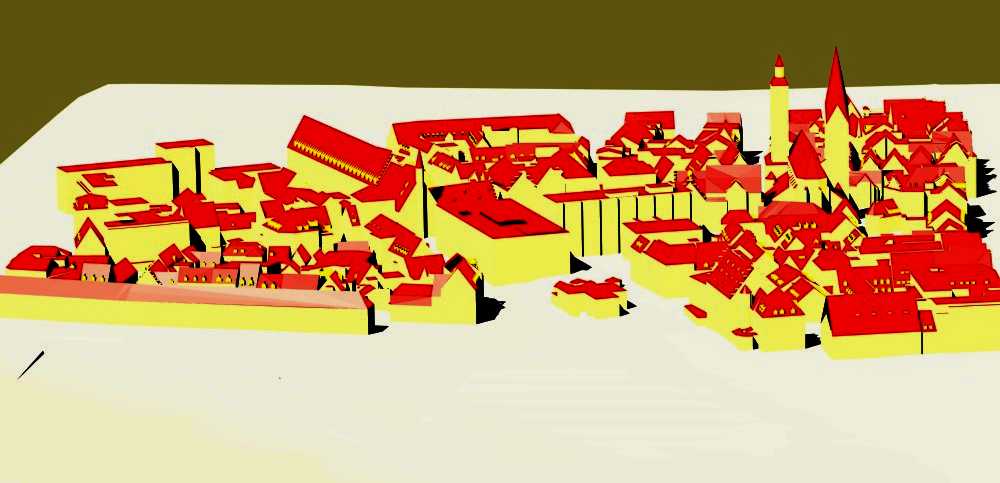

Stadtmodell Ingolstadt
Stadtmodell

Schrägluftbildaufnahmen

Aus der Luft sieht manches anders aus. Die Vogelperspektive ermöglicht uns Ein- und Ansichten,
die uns sonst verschlossen bleiben.[mehr…]

Feste Coburg
Schöpfwerk Rhede
Golfplatz Strasslach
